Торговая марка VALTEC производит инженерную сантехнику - спектр комплектующих для систем отопления и водоснабжения. Подробнее о Valtec Вы можете узнать на сайте http://www.valtec.ru/. При компании существует испытательная лаборатория. Здесь занимаются испытаниями продукции как этой торговой марки, так и других производителей. В результате испытаний вырабатываются рекомендации по улучшению качества продукции, которые затем отправляются на производство.
В частности, испытательная лаборатория осуществляет контроль качества резиновых уплотнителей фитингов. Для этого проводятся разные испытания и тесты. Среди них своей наглядностью и сравнительной простотой выделяется микроскопия.

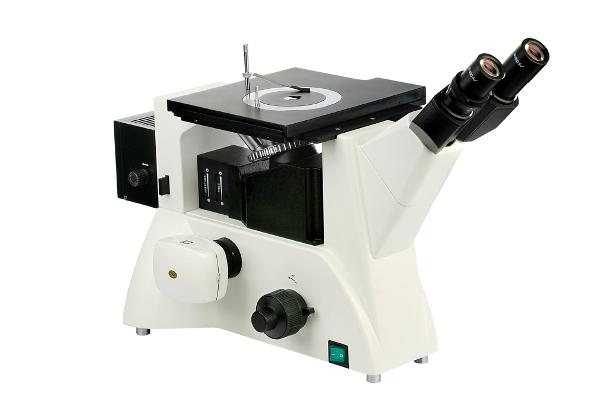

К нам, в компанию "Альтами", обратился один из сотрудников VALTEC. Антон Александрович принес свои образцы, и после того, как их посмотрели на разных микроскопах, выбрал для своей работы металлографический инвертированный микроскоп Альтами МЕТ 1 МТ. Он позволяет проводить исследования не только в светлом поле, но и в темном поле, по методу простой поляризации. Это нужно при поиске в образце неметаллических включений. В качестве программного обеспечения мы предложили Антону Александровичу программу Altami Studio 2.1.
С помощью программы он получает микрофотографии и делает их визуальный анализ. А именно: проводит контроль качества кольцевых уплотнителей фитингов.
Так как наши микроскопы позволяют проводить исследования в этой области, мы решили осветить проблемы анализа качества кольцевых уплотнителей: продукция разных производителей отличается своими особенностями и не всегда бывает выполнена качественно. (прим. автора - В данной статье мы не будем упоминать названия компаний-производителей, за дополнительной информацией обращайтесь, пожалуйста, к сотрудникам испытательной лаборатории).
Для примера, сравним микрофотографии, предоставленные Антоном Александровичем. На них изображен поперечный срез резиновых кольцевых уплотнителей фитингов для соединения металлопластиковых труб трех различных производителей.
А
В
С
Фотографии были сделаны объективом 50х с разрешением 2592х1944 с применением методики Мультифокус, разработанной в программе Altami Studio. Инструмент Мультифокус позволяет собрать из изображений с разным значением фокусного расстояния одну картинку таким образом, чтобы все ее элементы были в фокусе.
Для того чтобы их получить, после первоначальной установки программы Altami Studio 2.1 Антон Александрович выполнил калибровку для каждого объектива и разрешения камеры, чтобы определить соотношения реальных размеров к получаемым на изображении.
Далее через окуляры он произвел настройку на необходимое изображение установленного образца и переключение на изображение с видеокамеры. С помощью настроек камеры и гистограммы отрегулировал яркость, контрастность, баланс белого и т. д. по изображению образца.
Затем с помощью микроскопа и программы Altami Studio сотрудник компании Valtec провел контроль качества кольцевых уплотнителей фитингов.

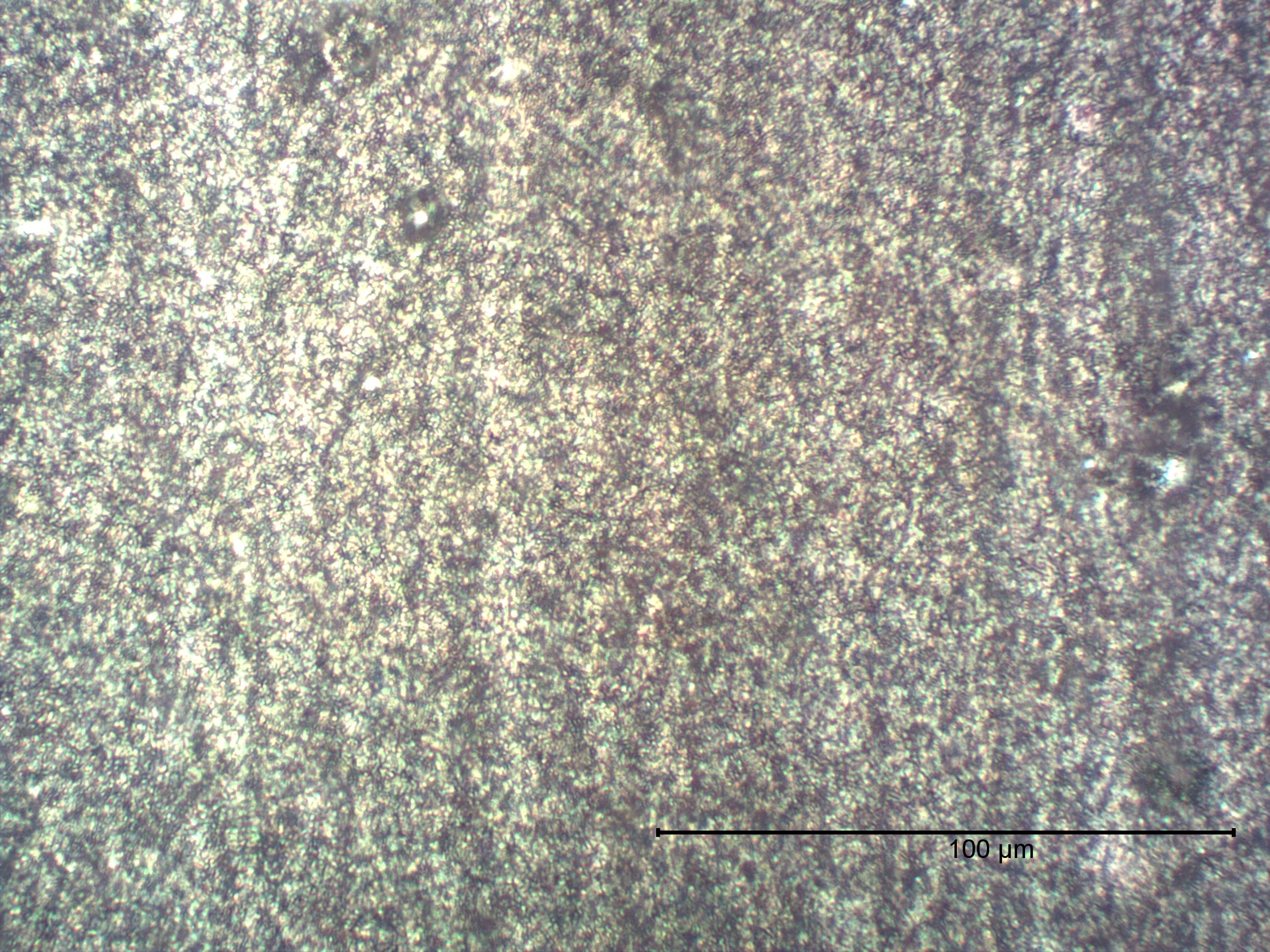

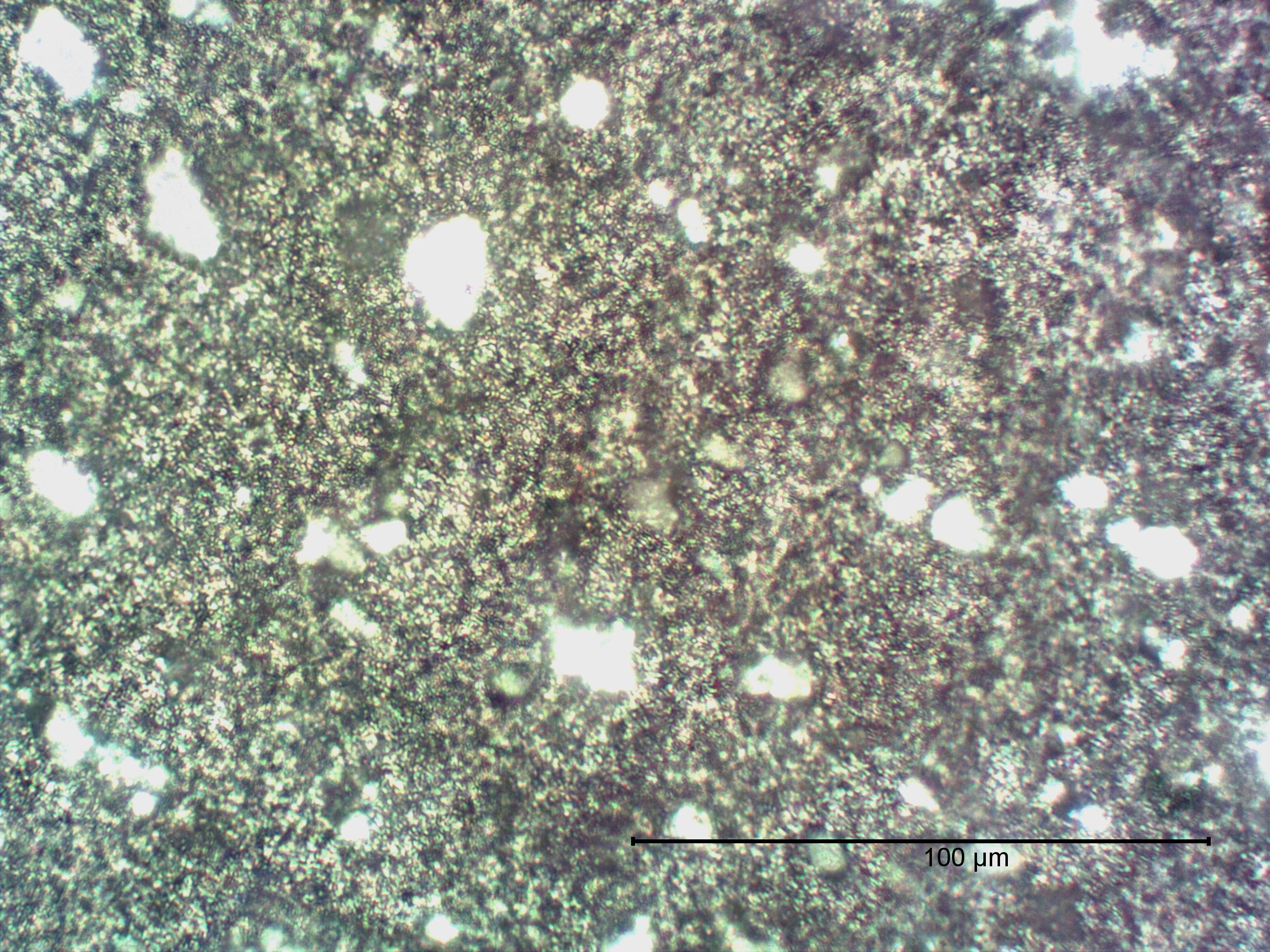

Анализ изображений производился методом сравнительного визуального сопоставления. Мы, как и Антон Александрович, можем увидеть, что на первой микрофотографии, иллюстрирующей срез резиновых кольцевых уплотнителей фитингов производителя A, присутствуют какие-то включения. На второй фотографии этих неоднородностей гораздо меньше, здесь представлен результат анализа продукции компании B.
«Естественно, структура резины должна быть однородной и без внутренних пустот. Как правило, если у какого-либо производителя проблемы с химическим составом корпуса изделия, то соответственно непривлекательно выглядят и его уплотнения под микроскопом», - сообщает Антон Александрович.
На основании этого можно сделать вывод, что наиболее качественная продукция у производителя C, как видно по результатам исследования третьей микрофотографии.
Программа Altami Studio используется сотрудниками испытательной лаборатории не только для анализа качества фитингов, но и для идентификации резьбы труб.

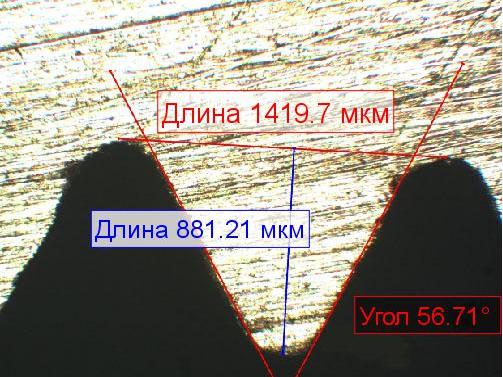

На изображении ниже можно видеть распил резьбы фитинга для соединения гофрированных нержавеющих труб (объектив 5х). Соответствующие размеры были установлены с помощью специальных измерительных инструментов программы Altami Studio – фигур (отрезки и угол):
Как видно на фотографии, А. А. удалось установить основные размеры резьбы. После этих измерений задача сводилась лишь к тому, чтобы идентифицировать резьбу.
Для этого было проанализировано большое количество отечественных, и зарубежных стандартов, в том числе ГОСТ 24705-2004 (ISO 724:1993) "Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры" и ISO 5864 "Дюймовые винтовые резьбы ISO. Припуски и допуски". После чего был сделан вывод, что это нестандартная дюймовая резьба с двойным шагом.

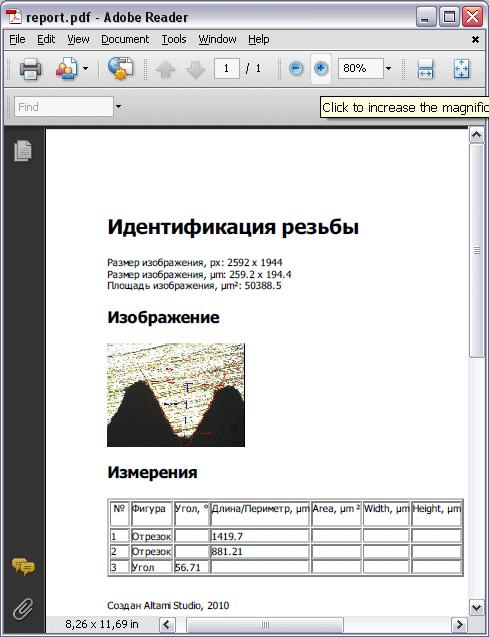

Антон Александрович представил результат анализа резьбы в виде отчета, созданного в программе Altami Studio:
«По итогам моей работы мне необходимо предоставить наглядные и красивые изображения объектов, поэтому такой инструмент программы Altami Studio, как мультифокус, очень помогает мне добиться желаемого результата. А возможность измерения с помощью отрезков и угла очень удобна», - так говорит Антон Александрович, сотрудник испытательной лаборатории при компании Valtec, выполняя свою трудную, но необходимую работу.
