Руководство пользователя по настройке камер DCM в программе Altami Studio

Системные требования

• Операционные системы: Линейка операционных систем Windows: Windows XP, Windows 7, Windows Vista;
• Процессор с тактовой частотой от 1 ГГц, рекомендуется использовать процессор с более высокой тактовой частотой;
• Оперативная память от 512 MB;
• Графический адаптер должен обеспечивать работу в TrueColor режиме (24 или 32 бита на пиксель);
• Для работы с камерами необходимо наличие свободного USB-порта на отдельном USB-хабе для каждой камеры.

Установка камеры

Для того, чтобы установить камеру, Вам необходимо сначала установить для нее драйверы. Запустите AutoRun и выберите в появившемся окне пункт меню Драйверы камер DCM.

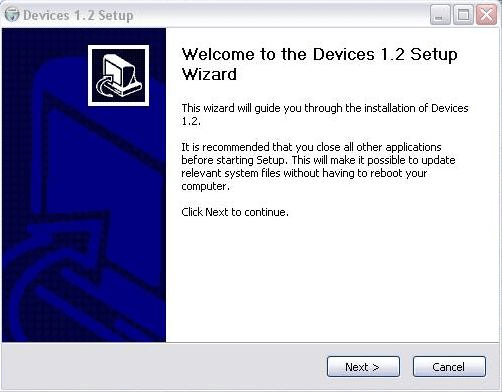

Перед Вами появится окно:

Нажмите Next для продолжения установки или Cancel для отмены установки.

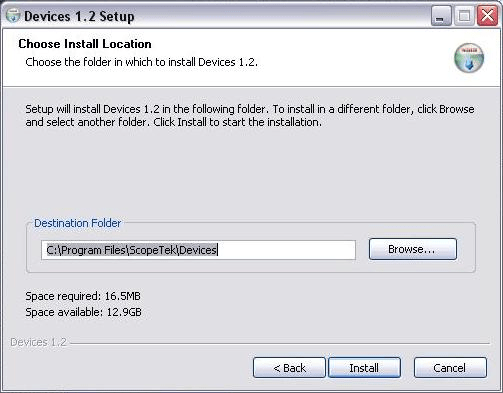

В следующем окне, Choose Install Location, выберите место, куда Вы хотите установить программу. По умолчанию это папка на Вашем компьютере C:\Program Files\ScopeTek\Devices. Если Вы хотите изменить что-либо в предыдущем шаге установки, нажмите Back. Если Вы указали путь, нажмите Install. Если у Вас в процессе установки появилось окно о совместимости программы и операционной системы, нажмите Все равно продолжить.

Установщик распакует файлы и запишет на диск. После установки драйверов, Вы сможете закрыть установщик, нажав кнопку Finish.

После того, как произойдет установка драйверов, запустите программу Altami Studio и выберите Файл→Подключить устройство.

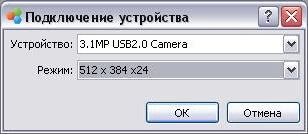

В списке устройств меню Устройство найдите модель подключаемой камеры, а в пункте Режим выберите режим воспроизведения. После этого приступайте к настройке камеры.

Настройка камеры

Настройки являются стандартными для фотооборудования и влияют на качество и внешний вид (гамма, насыщенность) изображения. Вы можете производить следующие настройки:

• Баланс белого — настройка определяет, как на получаемых с камеры изображениях будут представлены цвета. Настройками R, G и B оператор «сообщает» камере, что считать белым цветом. Часто цветовая гамма изображения, передаваемого камерой отличается от воспринимаемой глазом. Различия объясняются особенностью человеческого зрения.

Настройка баланса белого вручную:

1. Положите под микроскоп объект, который считается белым.

2. Сбросьте настройки камеры. То есть установите величины параметров, как указано ниже:

• RGB:128
• Brightness:1
• Saturation: 128
• Gamma: 20
• Shutter: max (параметр, отвечающий за освещенность)
• Gain: 1
• Frames Exposure: 0 (параметр, отвечающий за освещенность) Bits: High (параметр, отвечающий за освещенность)

3. Настройкой освещенности микроскопа сдвиньте гистограмму яркости в центр.

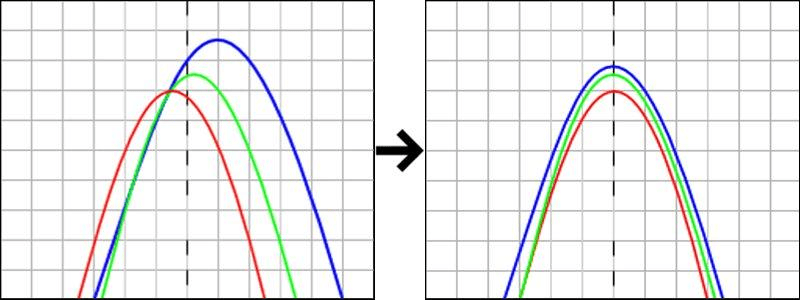

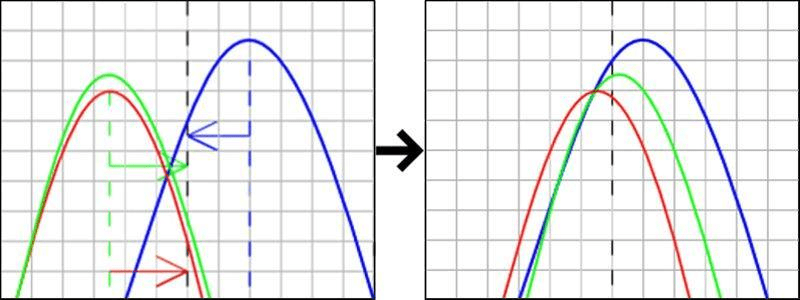

4. Ползунками R, G и B добейтесь совмещения пиков соответствующих компонентов в центре гистограммы.

5. Микроскопом откорректируйте освещенность.

• Автоэкспозиция – камера автоматически настраивает параметры экспозиции, оценив количество попадающего в объектив света;
• Цель автоэкспозиции – настройка средней светлоты картинки;
• Время экспозиции – это время, в течение которого затвор остается открытым;
• Аналоговое усиление – коррекция яркости изображения путем увеличения амплитуды аналогового сигнала. Принципиальное отличие от других методов коррекции яркости в том, что коррекция в данном случае происходит до момента аналого-цифрового преобразования сигнала;
• Гаммa — гамма-коррекция изображения. Гамма-коррекция — нелинейная коррекция яркости изображения, для подстройки под устройство вывода (монитор). Настройка позволяет проявить отдельные участки изображения, без потери детализации на других участках;
• Контраст — отношение яркостей самой светлой и самой темной частей изображения. Выбирать контраст необходимо, руководствуясь визуальной оценкой качества изображения;
• Насыщенность — коррекция насыщенности цветов изображения. Уменьшение значения этой настройки делает изображение ближе к серому, увеличение приводит к «более цветному» изображению;
• Черно-белое – изображение, получаемое с камеры, будет черно-белым;
• Горизонтальное отражение – этот параметр позволяет отразить изображение по горизонтали;
• Вертикальное отражение – этот параметр позволяет отразить изображение по вертикали;
• Скорость потока – частота кадров в секунду;
• Частота сети – коррекция под энергетические перепады в сети при 50 Гц;

Кнопка Автоматический баланс белого (Auto White Balance), позволяет атоматическую настройку баланса белого.

Кнопка По умолчанию (Default) выставляет все настройки камеры на стандартные.

Между запусками, программа сохраняет настройки в системе. То есть при завершении работы, программа сохраняет все свои настройки и запоминает камеру, с которой работала. При повторном запуске программа ищёт камеру, с которой она работала в прошлый раз. Если она её находит, то она запускает и показывает поток с неё.

Параметры принимающие булевские значения управляются чекбоксом (элемент управления, выполненный в форме квадратика).

Все параметры, принимающие целочисленные значения, изменяются путём перетаскивания ползунка или выставлением значения с клавиатуры.
